EasyPSim-FDTD3D
电磁场仿真
自主研发的EasyPSim-FDTD3D模块核心算法是三维结构化网格FDTD（时域有限差分）算法。求解电磁场麦克斯韦方程组，可以给出电磁场随时间和空间分布，以及计算目标物体RCS（雷达散射截面），能够采用辅助方程方法计算目标物体在含等离子体环境下的RCS。支持用户定制开发和新功能扩展。
FDTD3D模块采用三维结构化网格FDTD（时域有限差分）算法，求解电磁场麦克斯韦方程组，可以给出电磁场随时间和空间分布，以及计算目标物体RCS（雷达散射截面），能够采用辅助方程方法计算目标物体在含等离子体环境下的RCS。
模块特征包括：
支持stl、step等常用几何模型文件的导入；
支持PML（完美匹配层）吸收边界、PEC（理想电导体）反射边界；
支持近场-远场转换，可以计算单站、双站RCS；
支持MPI并行计算。
1. 金属球无等离子体0.15 GHz双站RCS仿真

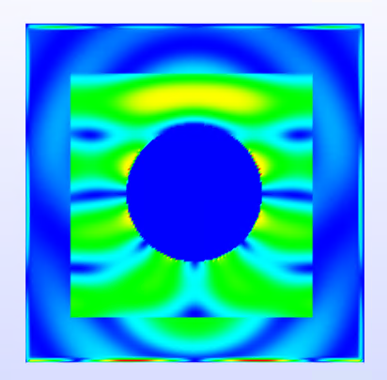

E 幅值

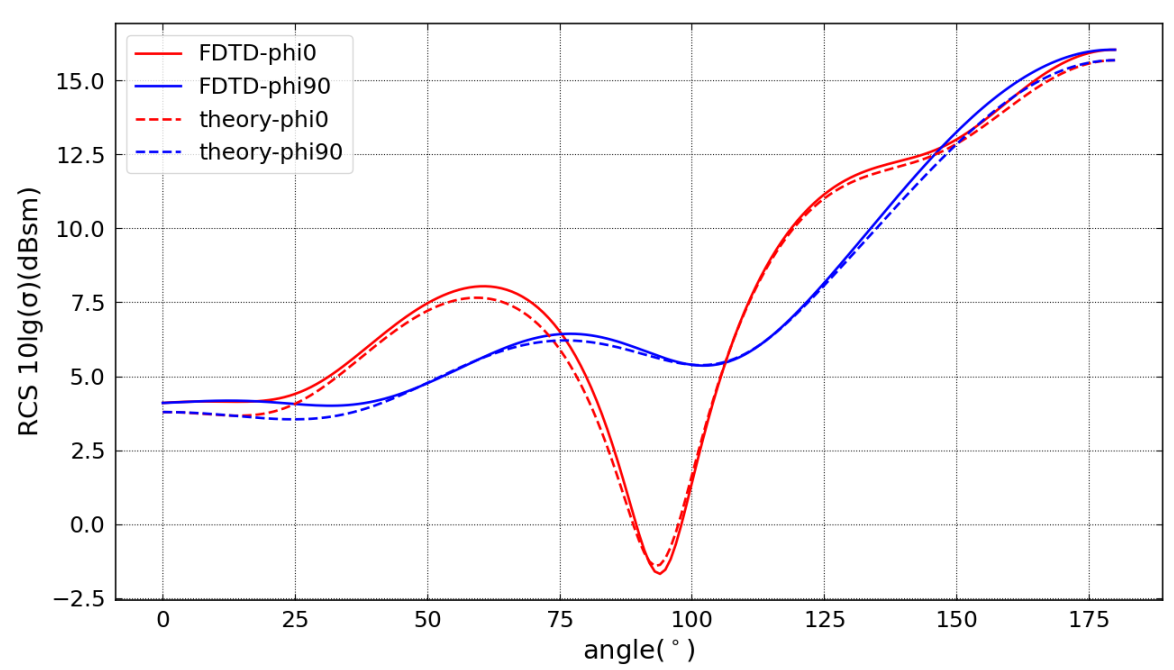

双站RCS
2. 金属球含等离子体0.15 GHz双站RCS仿真

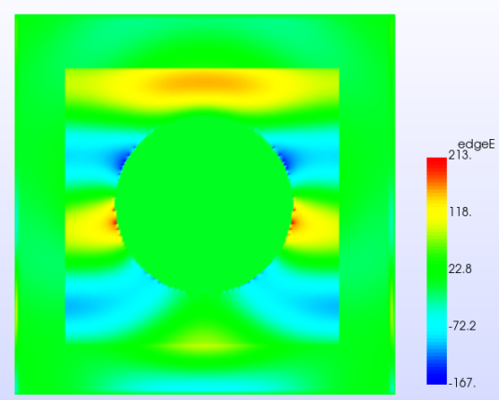

E 幅值

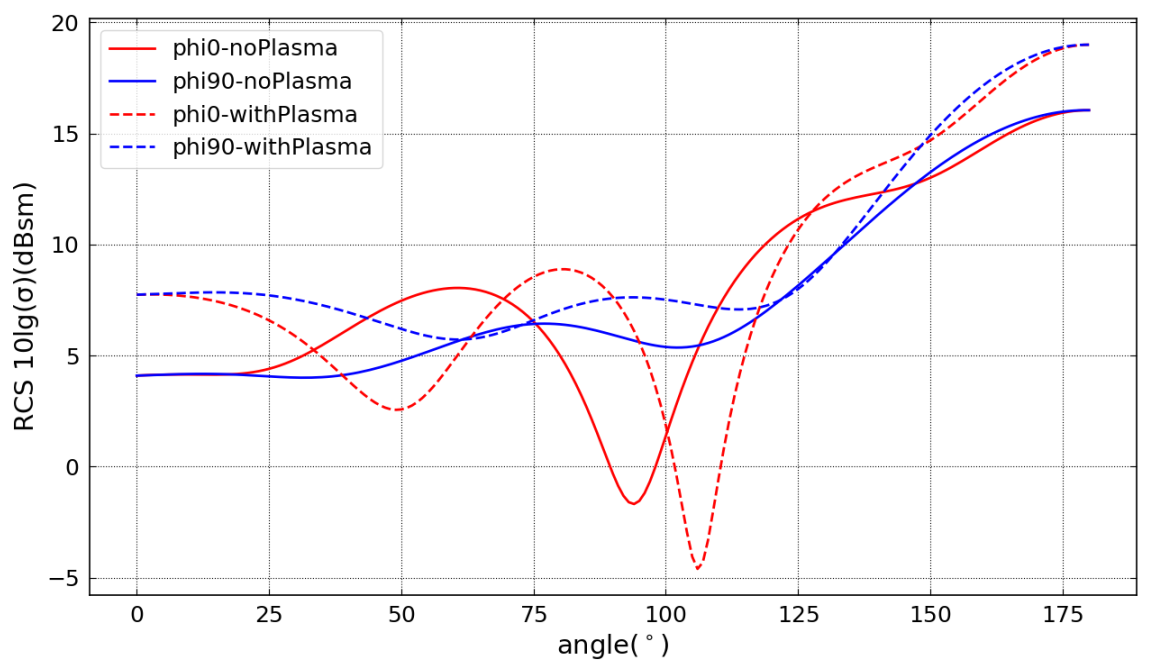

双站RCS

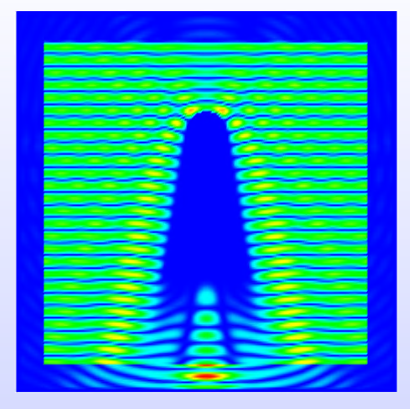

3. Ram C飞行器无等离子体1.5 GHz单站RCS仿真
E 幅值

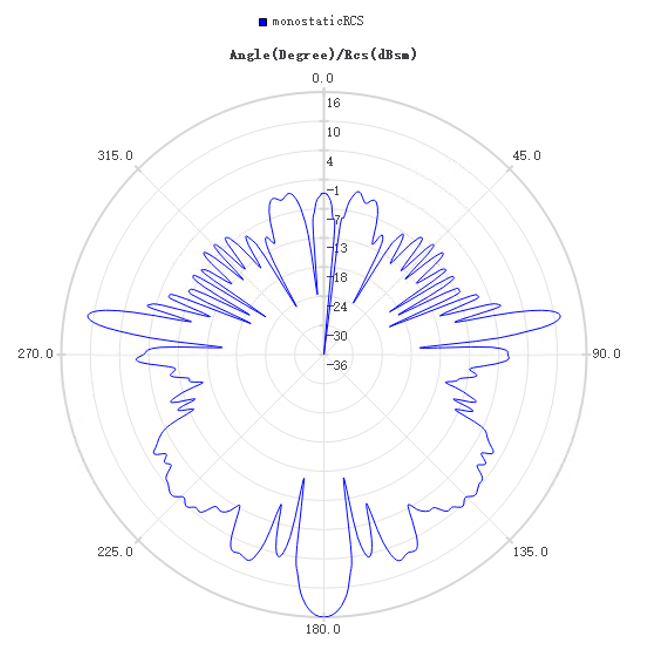

单站RCS
4. Ram C飞行器含等离子体1.5 GHz单站RCS仿真
Ram C（钝头飞行器）的材料为金属，长度为1.3m，边界条件为理想导体边界（PEC），入射波为单频平面波，频率为1.5GHz，Ram C附近有高超声流场形成的等离子体鞘套（攻角是15°）。

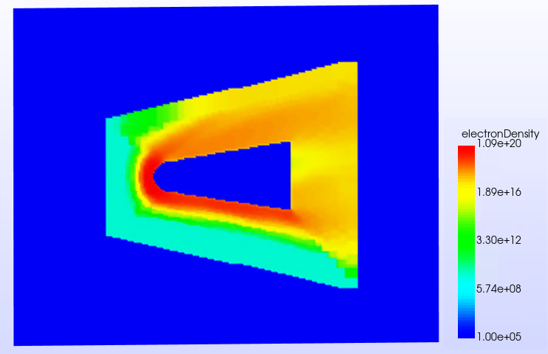

电子密度

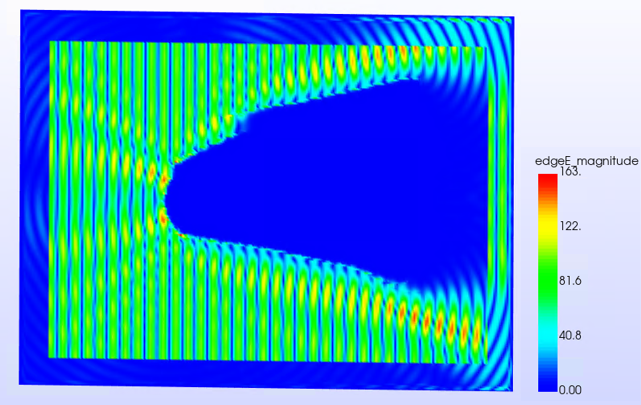

E 幅值

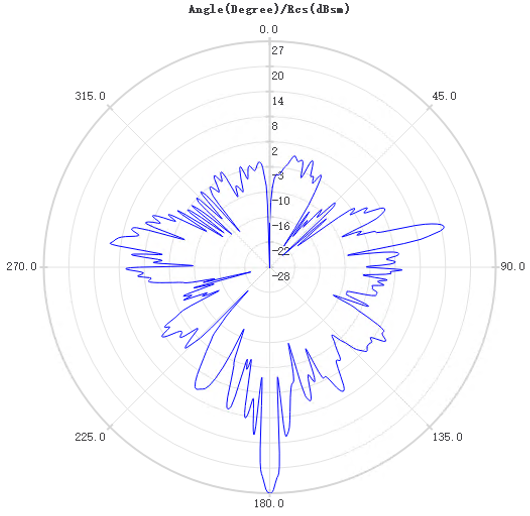

单站RCS
