EasyPSim-Flow2D/Flow3D

高超声速流体仿真

自主研发的EasyPSim-Flow2D/Flow3D模块核心算法是二维/三维非结构化网格FVM（有限体积）算法，求解可压缩纳维-斯托克斯方程（N-S方程），包含热化学非平衡模型，能够计算高超声速条件下的流场分布以及等离子体鞘套分布。支持用户定制开发和新功能扩展。

      Flow2D、Flow3D模块采用二维/三维非结构化网格FVM（有限体积）算法，求解可压缩纳维-斯托克斯方程（N-S方程），包含热化学非平衡模型，能够计算高超声速条件下的流场分布以及等离子体鞘套分布。

模块特征包括：

      非结构化网格，适应复杂几何形状；

      支持四面体、六面体、金字塔、三棱柱等多种网格单元类型的混合网格；

      支持AIR-7等多种气体模型；

      支持远场边界、无滑移边界、绝热边界、等温边界等多种常用边界条件；

      支持MPI并行计算。

1. Ram C飞行器二维高超声速流场仿真

马赫数：20，压强：21.96 Pa，温度：246.42 K，飞行高度：60Km。

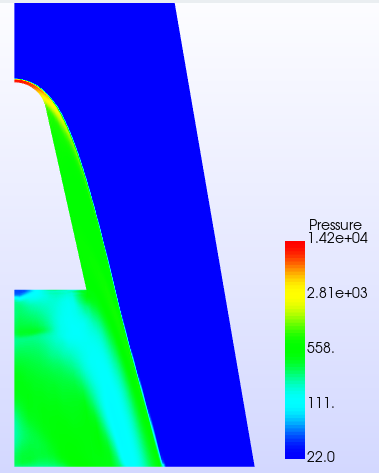

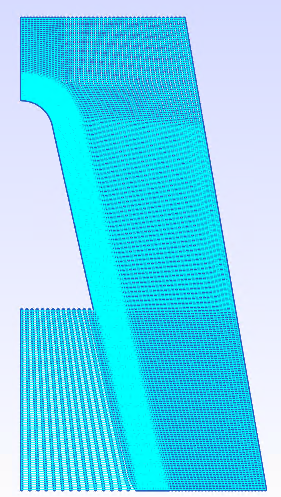

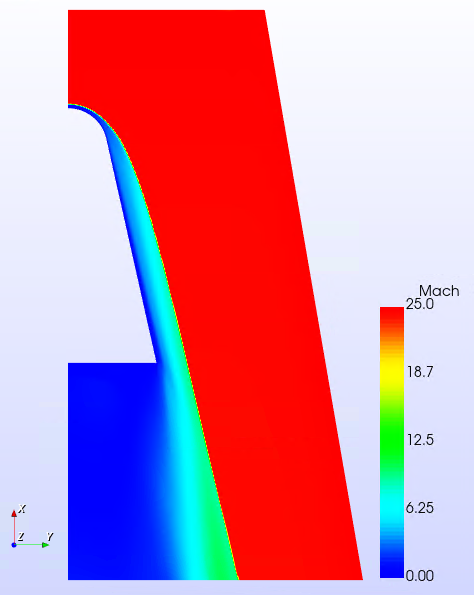

网格                                            马赫数                                                       压强

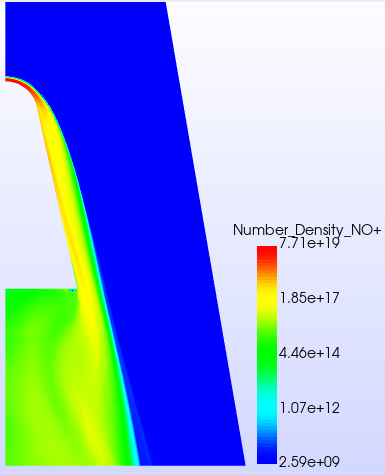

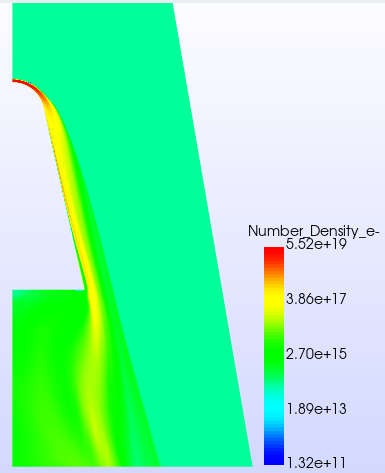

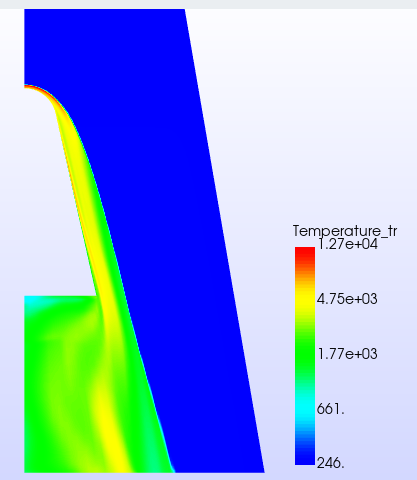

温度                                              电子密度                                                     离子密度

2. Ram C飞行器三维高超声速流场仿真

马赫数：20，压强：21.96 Pa，温度：246.42 K，飞行高度：60Km。

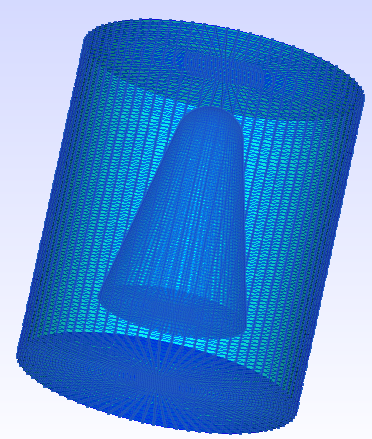

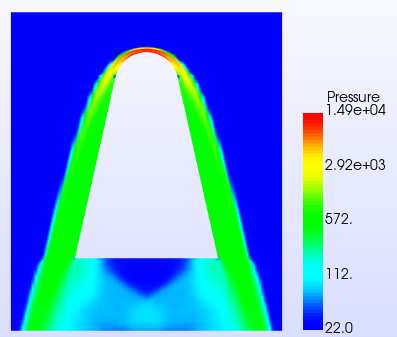

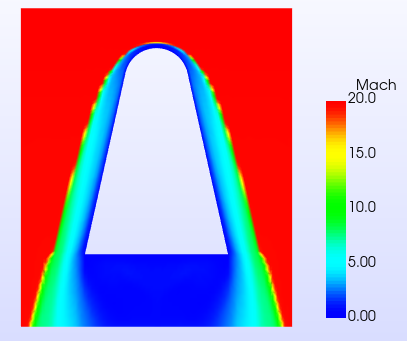

网格                                                        马赫数                                                       压强

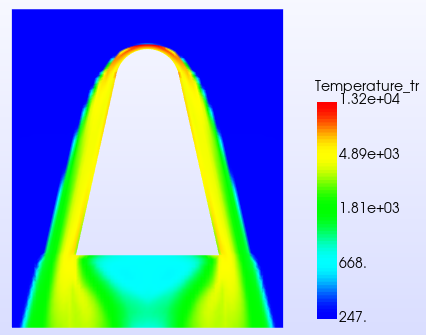

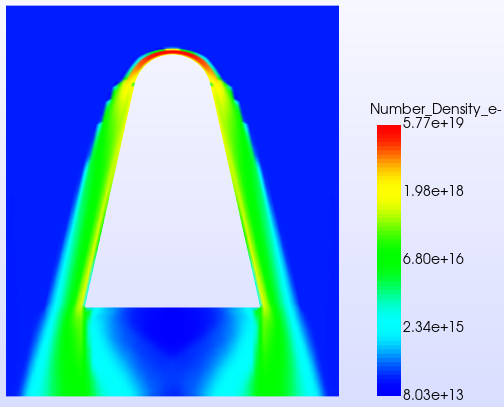

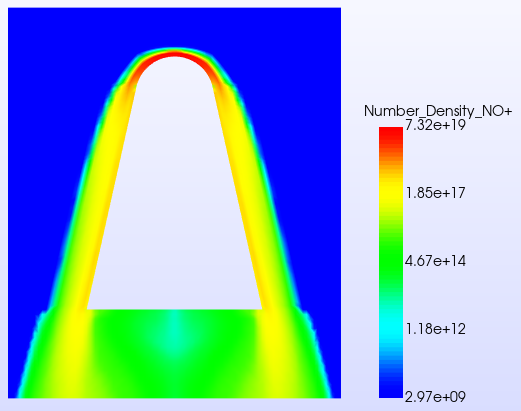

温度                                               电子密度                                                      离子密度

3. 尖锥飞行器二维高超声速流场仿真

马赫数：12，压强：1180 Pa，温度：231 K，飞行高度：30Km。

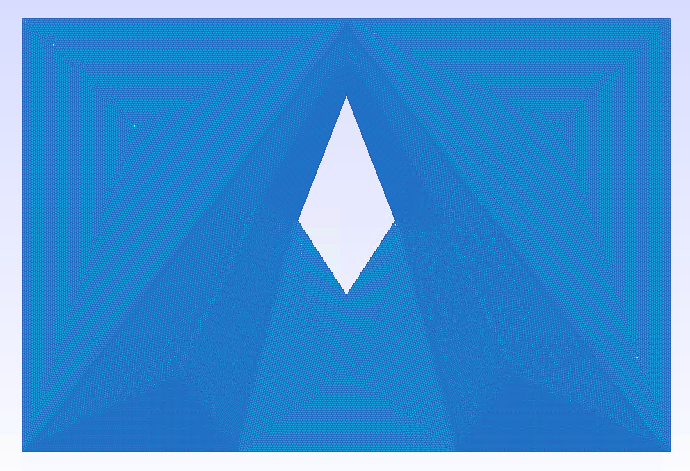

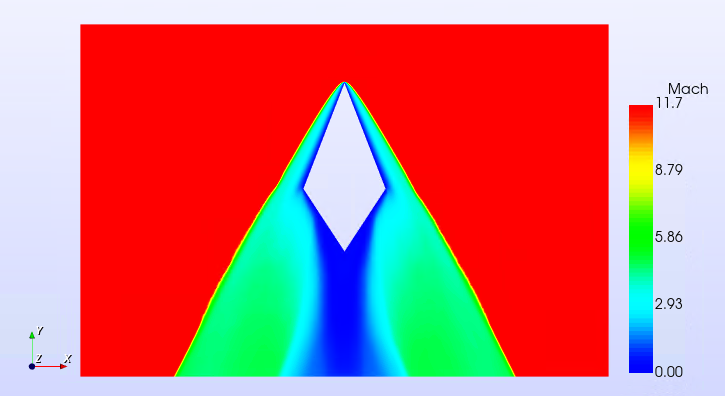

网格                                                                 马赫数

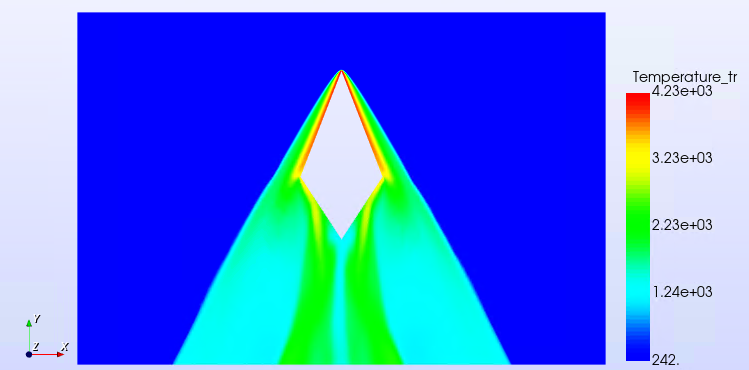

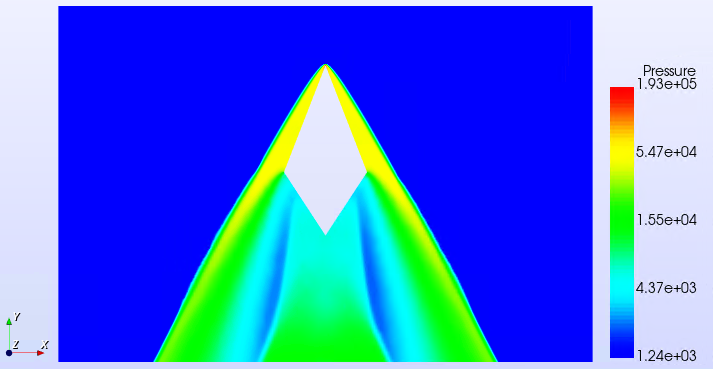

  压强                                                                      温度

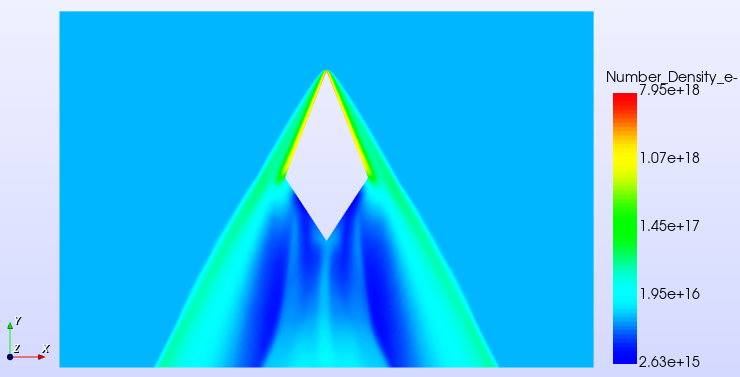

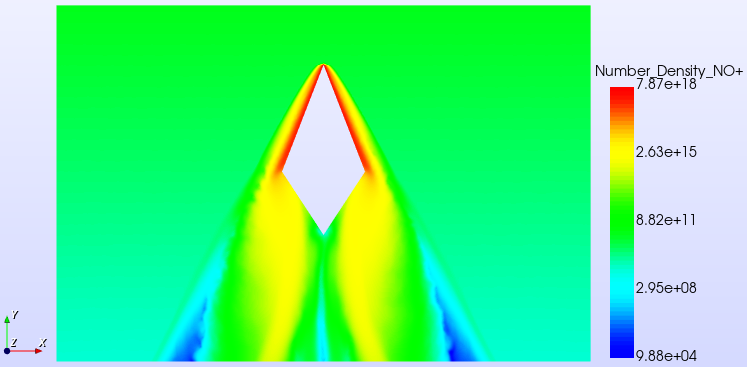

电子密度                                                    离子密度
